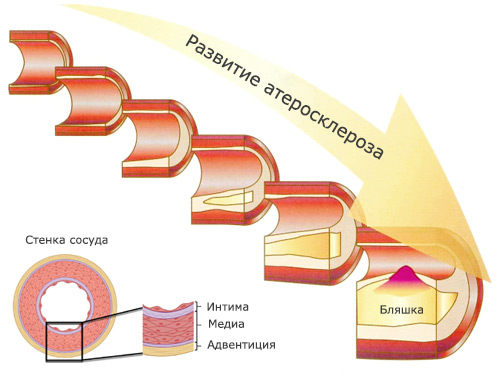

Стенка сосуда состоит из трёх слоев:
- интима (intima) - внутренний слой, контактирующий с кровотоком;
- медиа (media) - промежуточный слой;
- адвентициа (adventitia) - внешний слой.
Толщину комплекса из двух слоев интима+медиа измеряют для оценки атеросклеротических поражений. Утолщение комплекса может свидетельствовать о атеросклеротических процессах и возможных бляшках в будущем. в УЗИ аппаратах для данного измерения обычно используется аббревиатура IMT (Intima Media Thickness) или КИМ (комплекс интима-медиа).
В ультразвуковых аппаратах CHISON имеется несколько режимов измерения КИМ:
- полностью ручной (IMT, Manual)- пользователь устанавливает курсоры на внешнюю сторону интимы и внутреннюю стенку медиа. В аппаратах CHISON для повышения точности ручного измерения имеется функция Magic Zoom - автоматически появляющееся окошко с увеличенной областью измерения для точного наведения курсоров. Это функция работает не только для измерения КИМ, но и для любого другого измерения.
- полуавтоматический AutoIMT - пользователю необходимо поставить измерительную рамку на стенку сосуда вручную, но далее аппарат сам обведен стенки сосуда и проведет измерение с точностью до 0.1 мм.
- автоматический SonoIMT - аппарат сам распознает нужную стенку и проведет измерение. Точность измерения в таком случае до 0.01 мм.
- автоматический RT-IMT в реальном времени - в таком случае прибор в реальном времени "на лету" распознает стенку сосуда и проводит измерение. Такой режим удобен в случае нехватки времени и быстрой оценки.
Примеры:
Ручное измерение КИМ с использованием "увеличительного стекла":
Полуавтоматическое измерение AutoIMT:
Полностью автоматическое SonoIMT:

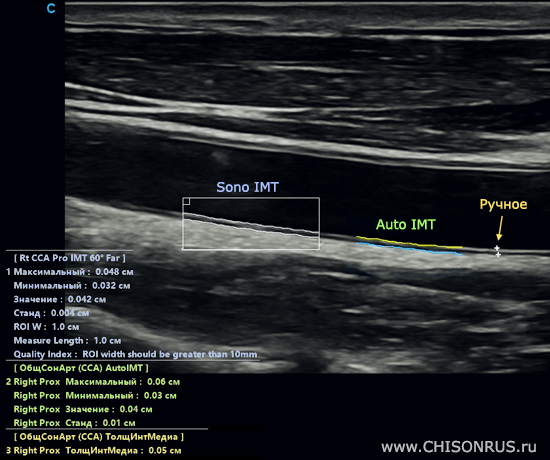

Измерения AutoIMT и SonoIMT в вышеуказанных примерах сделаны на одном пациенте. Как видно, результаты получены идентичные (макс ~0.5 мм, мин ~0,4 мм, среднее ~0,5 мм, стандартное оклонение 0 мм, что укладывается в норму для данного участка общей сонной артерии. Однако SonoIMT измеряет с повышенной точностью - с дополнительным знаком после запятой, а также само оконтуривание комплекса более аккуратное. Кроме того стандартная ширина области измерения в SonoIMT равна 1 см, что требуется в ряде рекомендаций по данному измерению.
Обращаем внимание, что функции AutoIMT, SonoIMT, RT-IMT являются незавимыми опциями и не идут единым пакетом. Их поддержка зависит от модели аппарата и поставляемой (закупаемой) конфигурации аппарата.
