При стандартном сканировании на секторных фазированных кардиологических датчиках сектор сканирования обычно представляет собой угол 90 градсов. Ультразвуковое изображение исходит из верхушки в форме точки. По этой причине в ряде случаев сердце сложных пациентов или с патологией (гипертрофия) может не помещаться на экран - не хватает сектора сканирования.
Существует несколько технологий для решения этой проблемы:
1) Виртуальная верхушка (верхушка изображения в форме трапеции)
2) Расширенный угол сканирования (сектор сканирования в таком случае расширяется с 90 до 120 градусов).
Виртуальная верхушка представляется собой трапециевидное сканирование на фазированном датчике. Таким образом угол сканирования сохраняется (90 градусов), но за счет трапеции появляются боковые зоны сканирования. При этом скорость сканирования (FPS) не уменьшается, а качество сканирования практически не падает (в отличие от режимов где увеличивается сам угол сканирования с 90 до 120 градусов).

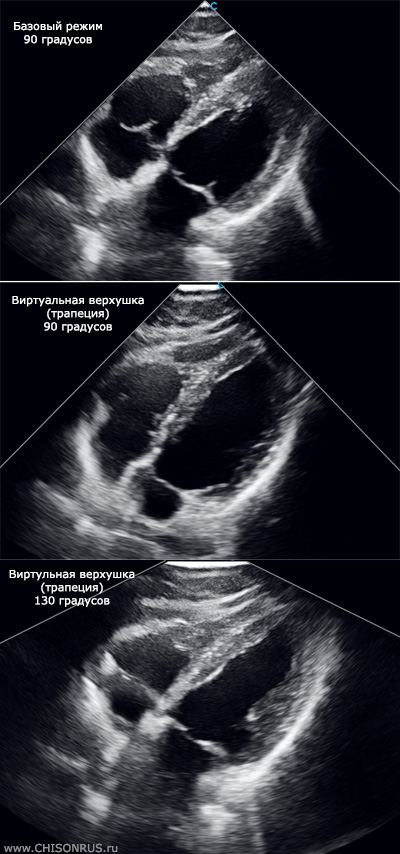

Ниже показана схема и сектор сканирования в режиме виртуальной верхушки Virtual Apex на аппаратах CHISON:
